北汽陆霸

您的位置:首页 > 施工图库 >北汽陆霸

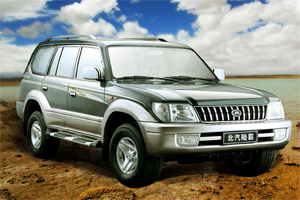

北汽陆霸系列车型拥有刚劲富有动感的外观,全新原装丰田2.7升3RZ-FE型无铅汽油发动机,采用先进的16气门双凸轮轴高性能缸体设计,极大地降低了发动机运行时产生的噪音。除提供强有力的输出功率及扭力外,该车采用丰田独有的电子平衡制动系统,车身不会因为地面的颠簸而产生强烈的晃动,还拥有灵活敏捷的操控特性。与外观相比,内饰的质量差强人意。另外车内空间充足,后排座椅可以侧方向折起,增加了不少载物空间。

就噪音控制来说,SUV车型的普遍特点是车身抖振明显,中低频噪音突出,因为车型设计原因,高速行驶过程中风噪比较明显。主要噪音体现在以下几个方面:风噪、发动机噪音及车身抖振。建议做全车密封之外,再侧重对车门及全车底板部位进行隔音处理。

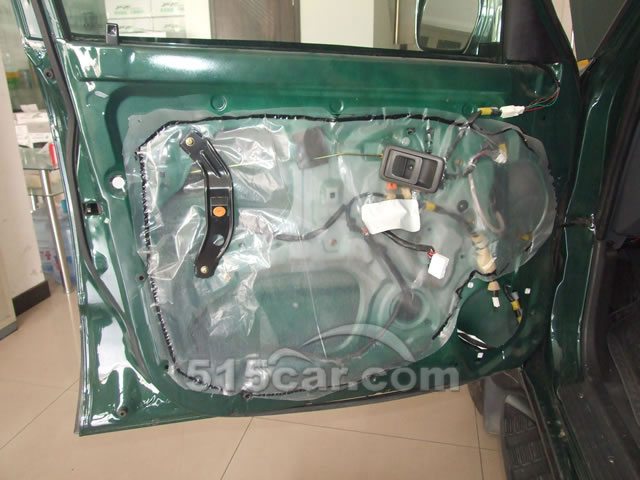

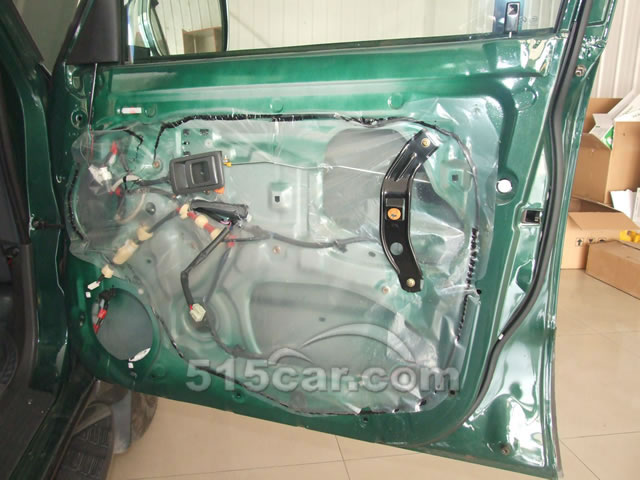

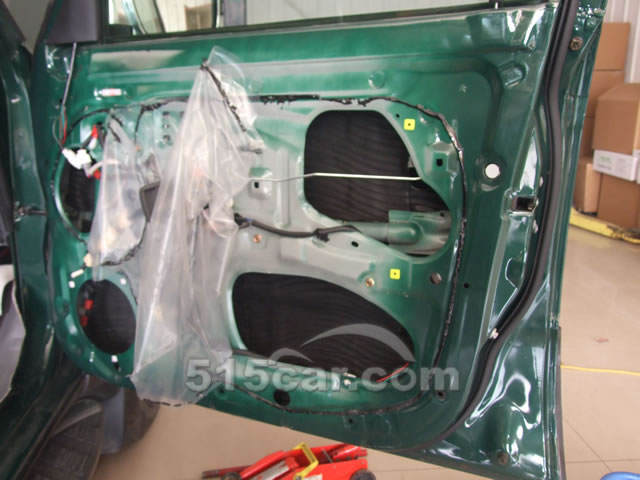

  • 左前门拆卸内饰板后

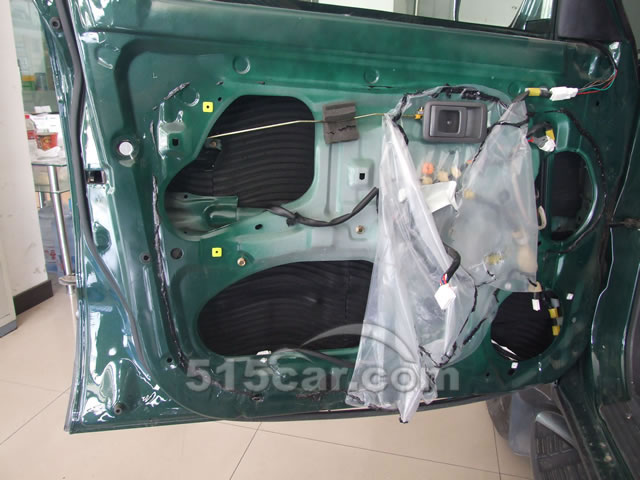

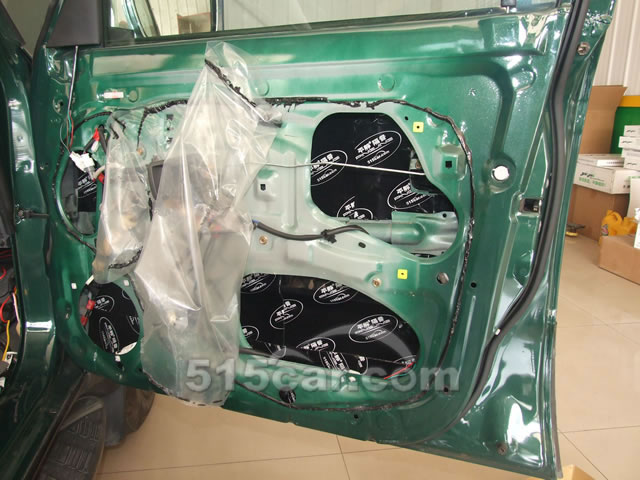

  • 左前门先贴了一层止振垫

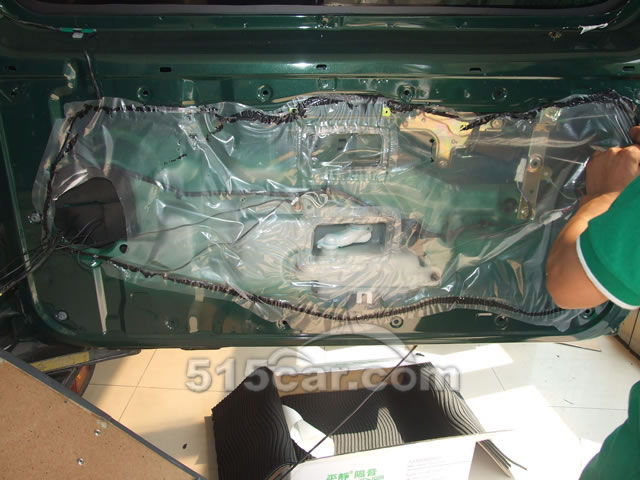

  • 左前门隔音施工中
  • 左前门隔音施工后

  • 左前门拆卸内饰板后

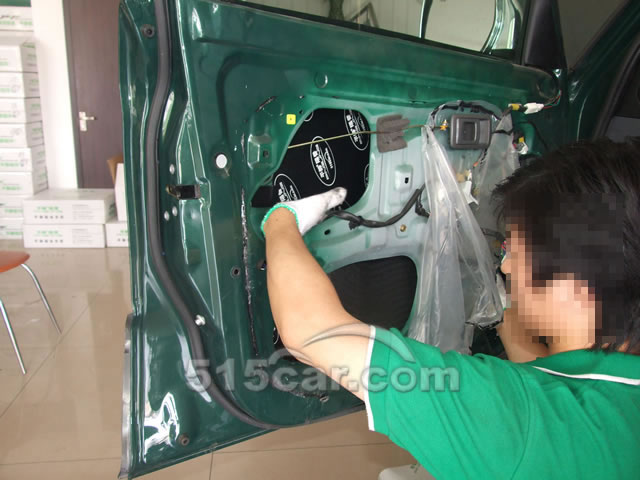

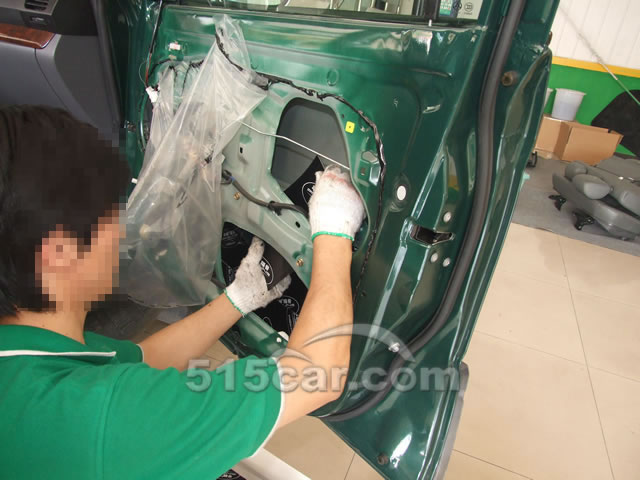

  • 右前门正在贴止振垫

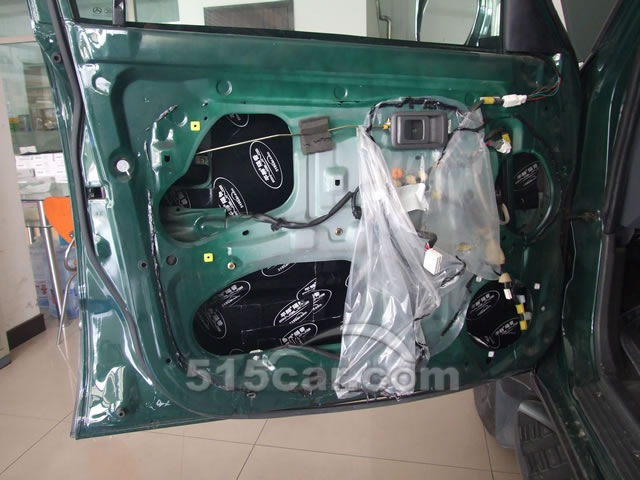

  • 右前门贴了一层止振垫后
  • 右前门再贴一层隔音棉

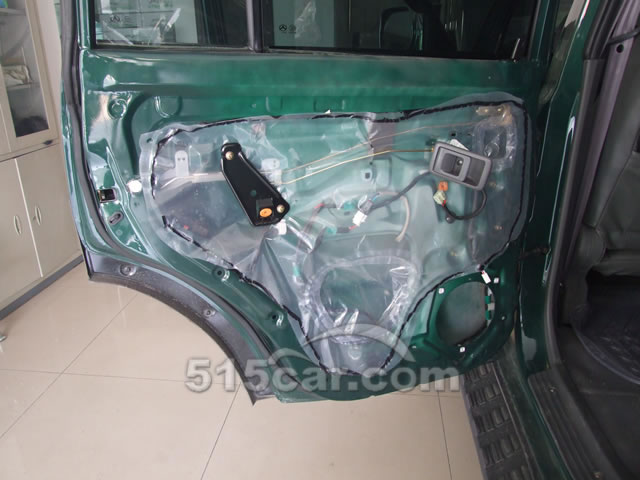

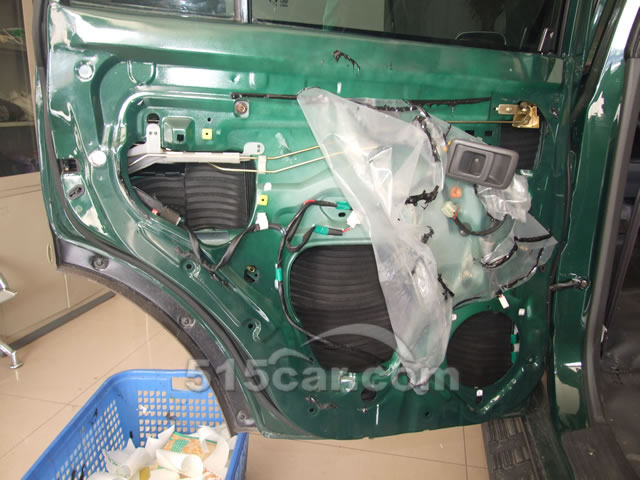

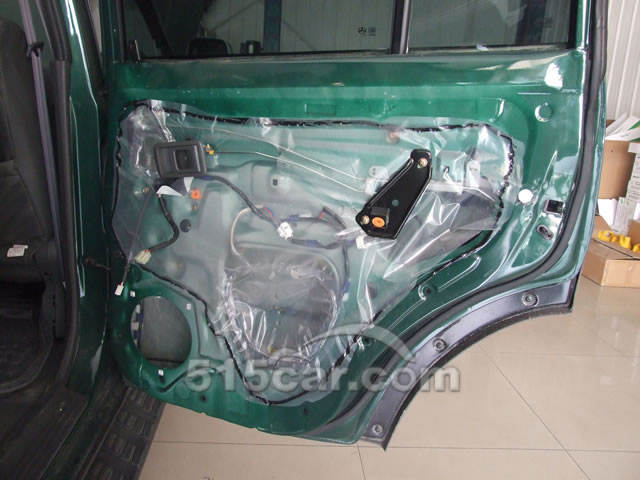

  • 左后门拆卸内饰板后

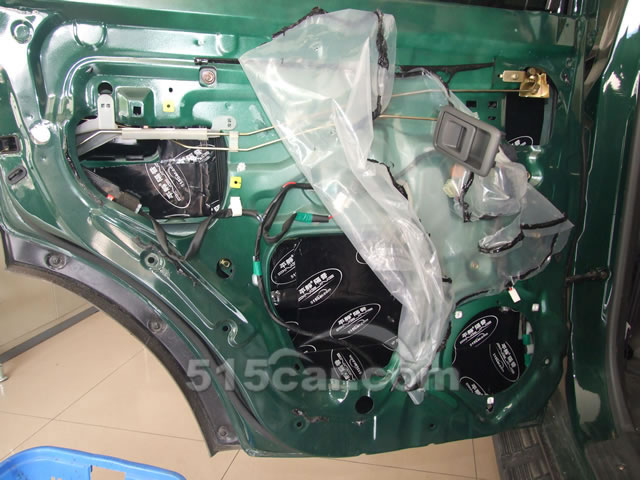

  • 左后门先贴了一层止振垫

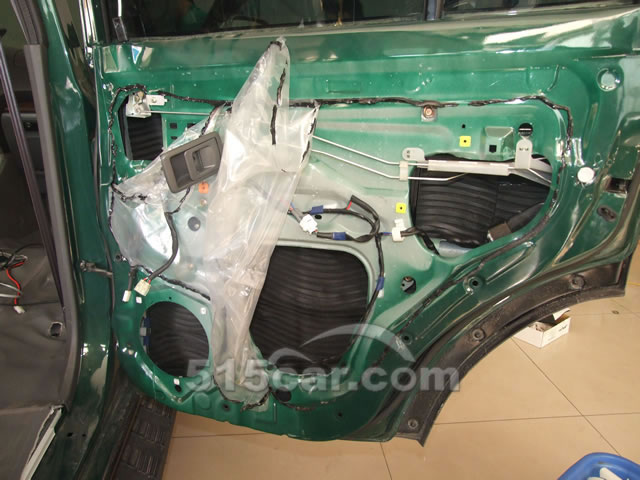

  • 左后门正在贴隔音棉
  • 右后门拆卸内饰板后

  • 右后门隔音施工后

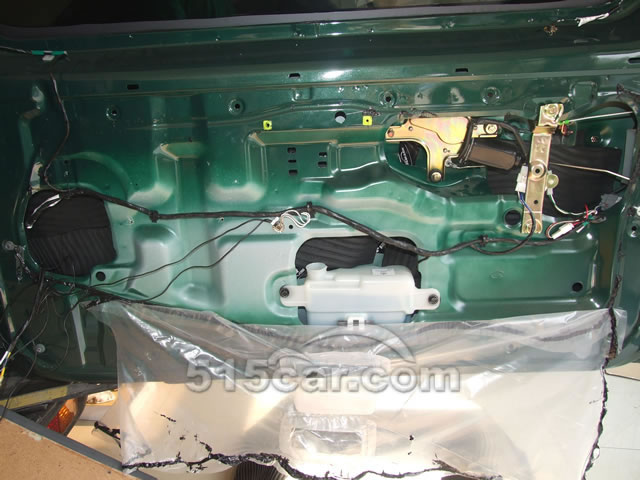

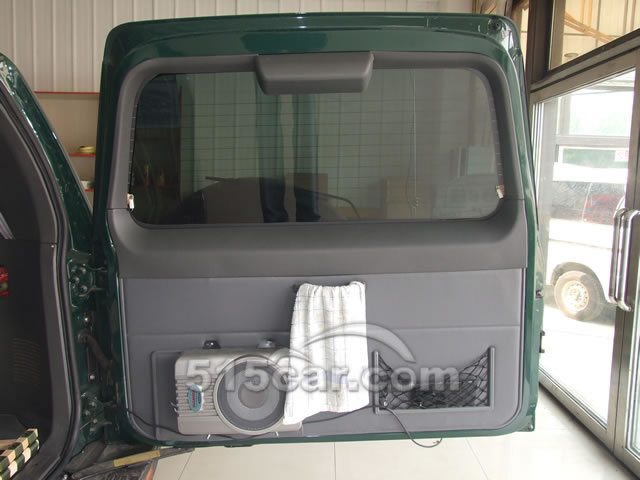

  • 后尾门隔音施工前
  • 后尾门拆卸内饰板后
  • 后尾门隔音施工后

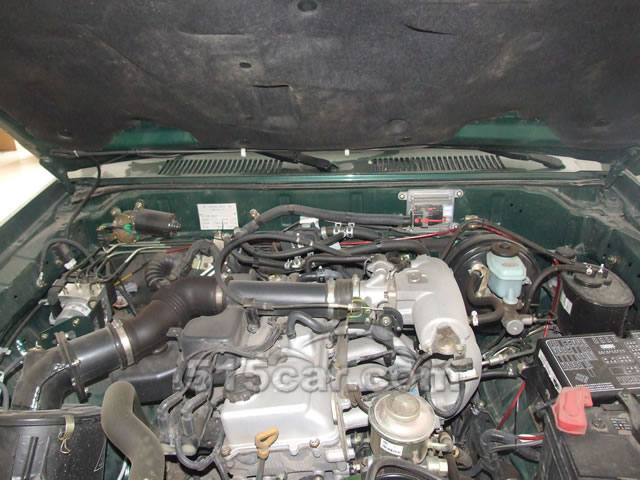

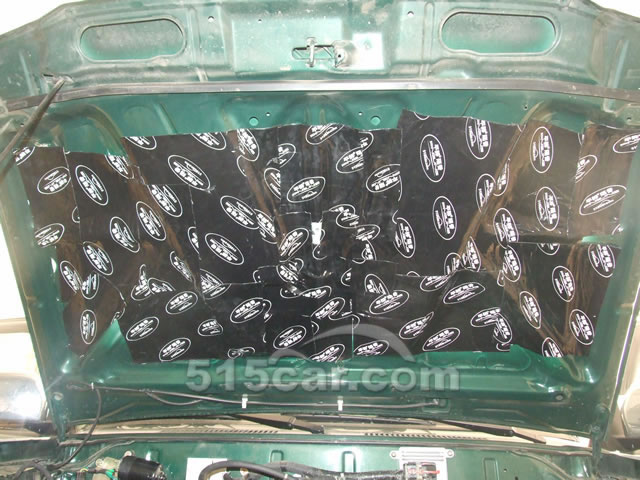

  • 引擎盖贴了一层止振垫(特殊工艺)

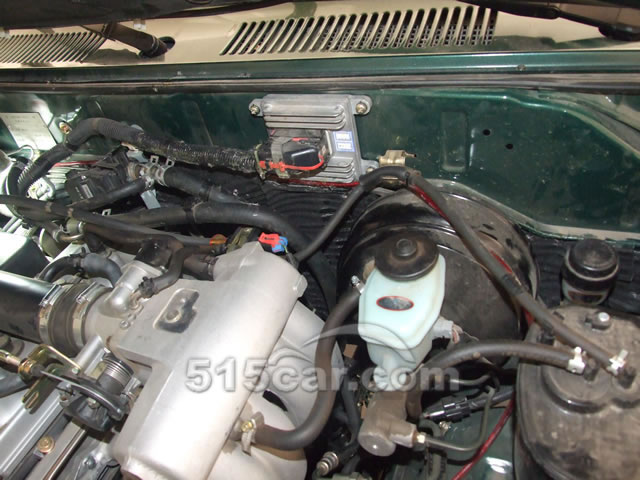

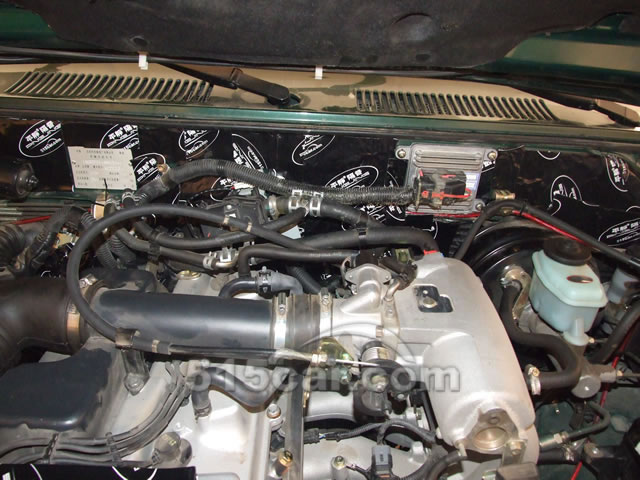

  • 挡火墙隔音施工前

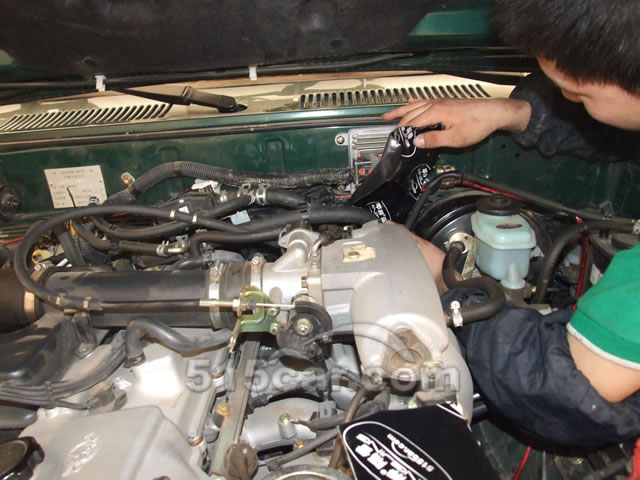

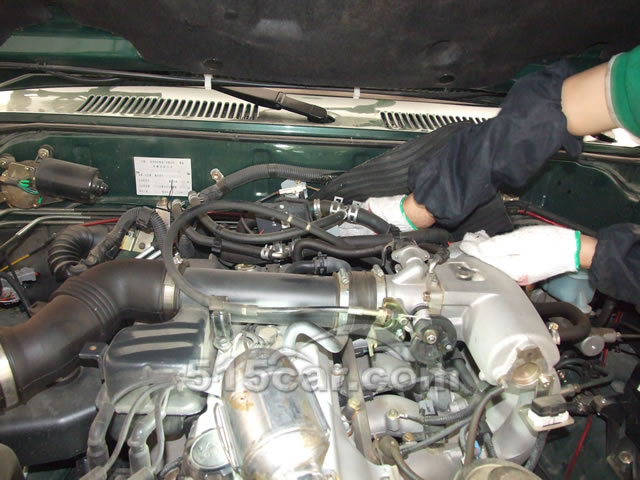

  • 挡火墙正在贴专用三明治隔音棉
  • 挡火墙贴专用三明治隔音棉后

  • 挡火墙需要再贴一层止振垫
  • 挡火墙隔音施工完成后
  • 左侧前驾驶舱脚底板先贴了一层止振垫

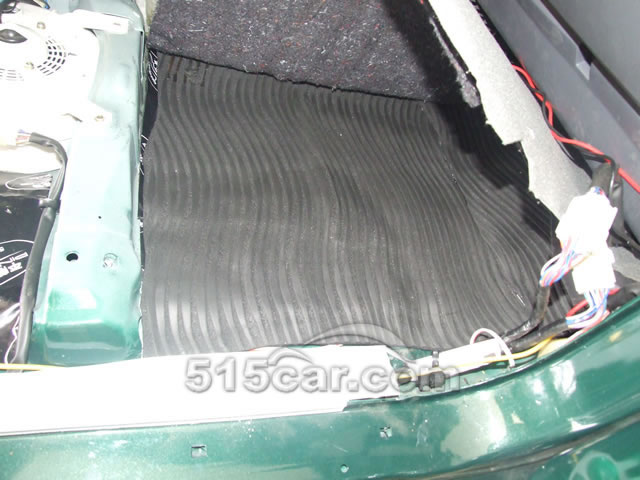

  • 左侧前驾驶舱脚底板再贴了一层隔音棉

  • 右侧前座椅下隔音施工完成

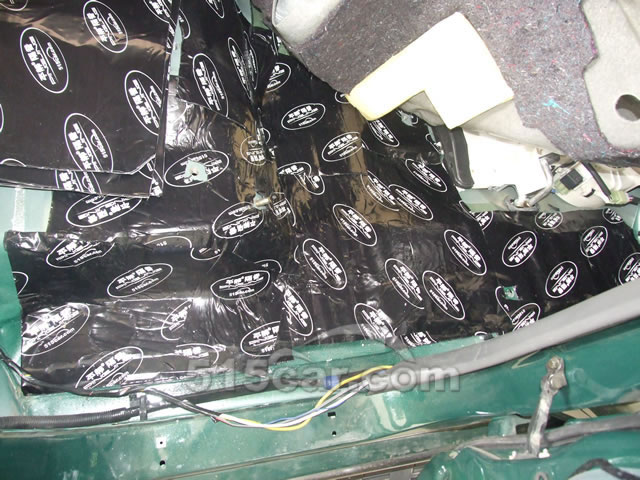

  • 右侧驾驶舱底板先贴了一层止振垫

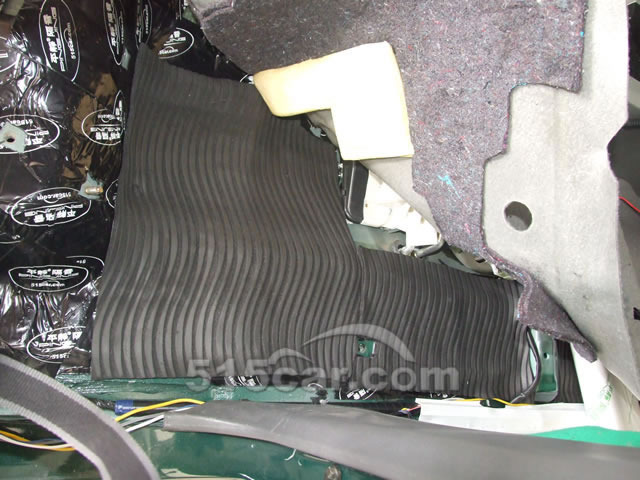

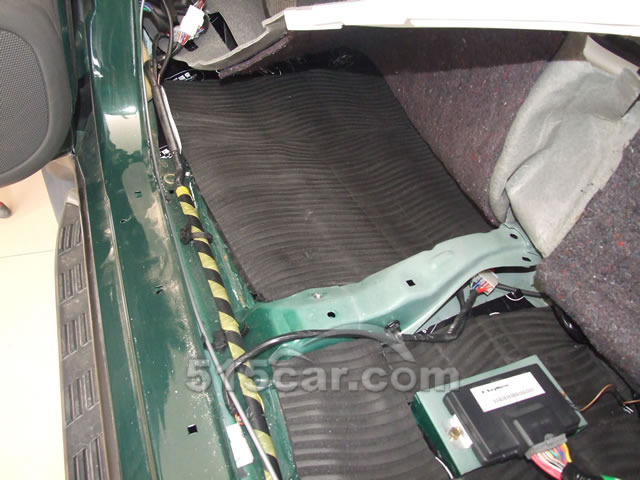

  • 右侧驾驶舱底板再贴了一层隔音棉

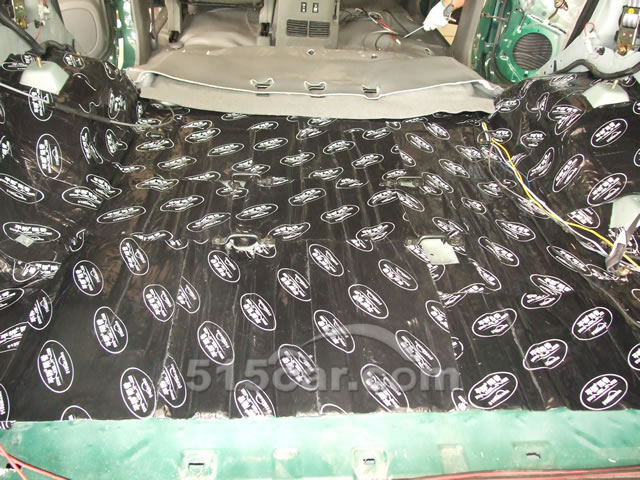

  • 后座椅下方钣金上贴了一层止振垫

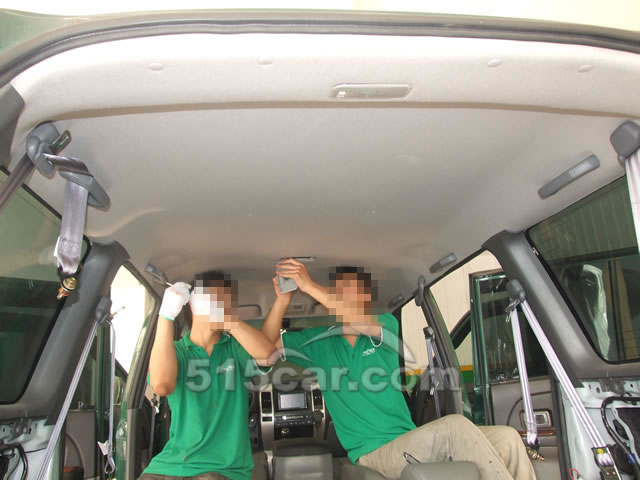

  • 正在拆卸顶棚内饰

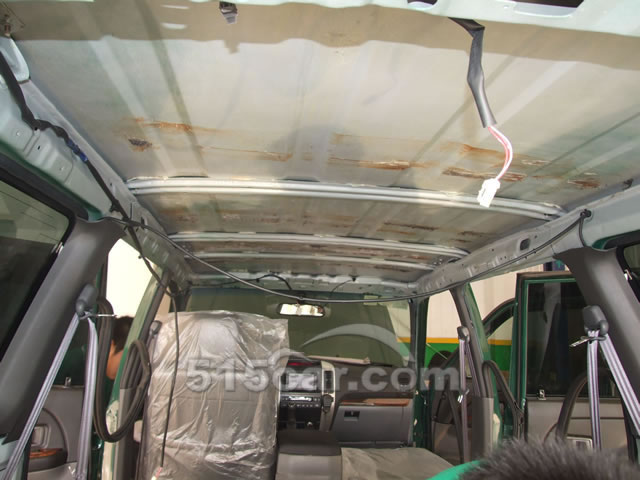

  • 拆卸顶棚内饰后

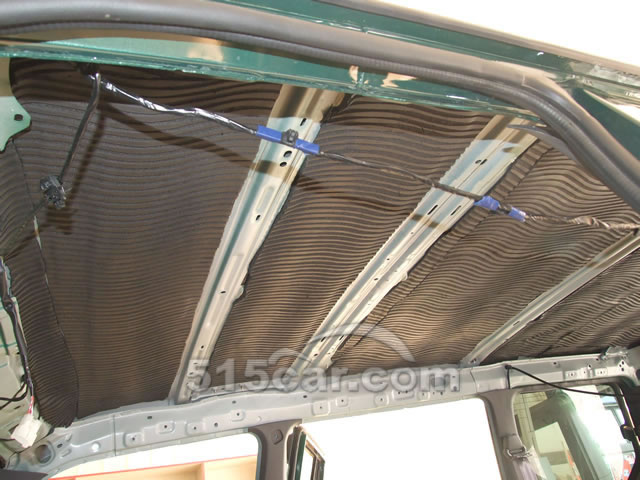

  • 顶棚先要贴一层止振垫

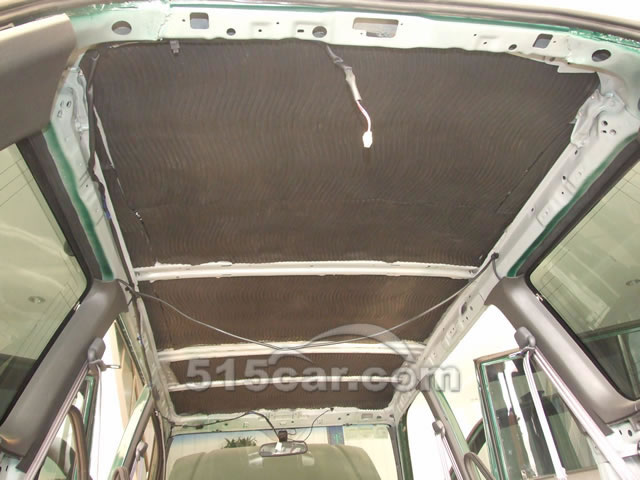

  • 顶棚再贴一层隔音棉

  • 顶棚施工完成后特写
  • 右侧后翼子板拆卸内饰后

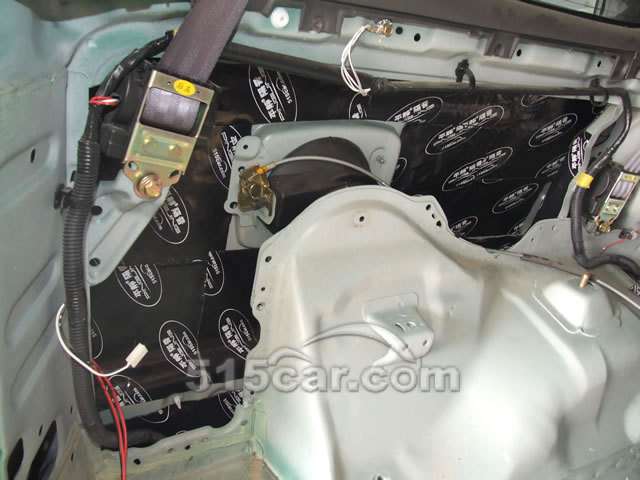

  • 左侧后翼子板拆卸内饰后

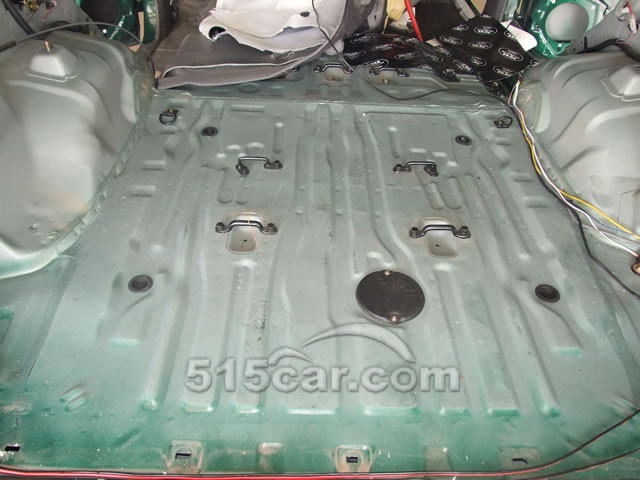

  • 后备箱底板拆卸内饰后

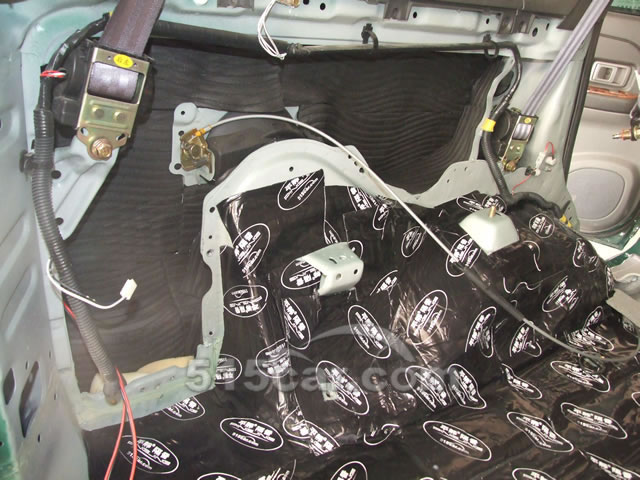

  • 左侧后翼子板先贴一层止振垫

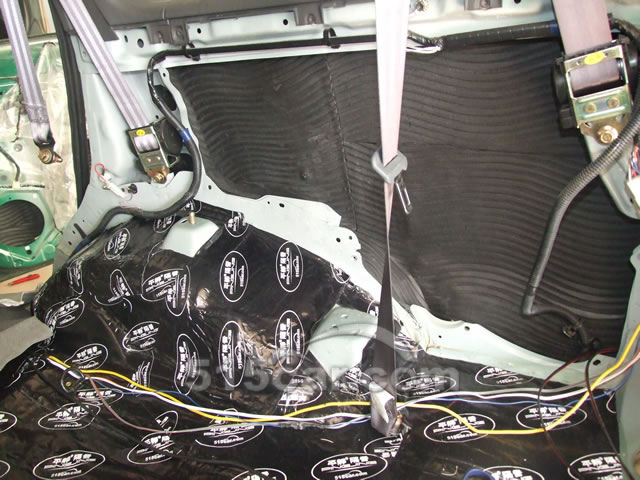

  • 左侧后翼子板及后轮弧隔音施工完成
  • 右侧后翼子板及后轮弧隔音施工完成
  • 后备箱底板只贴止振垫(不影响内饰回装)

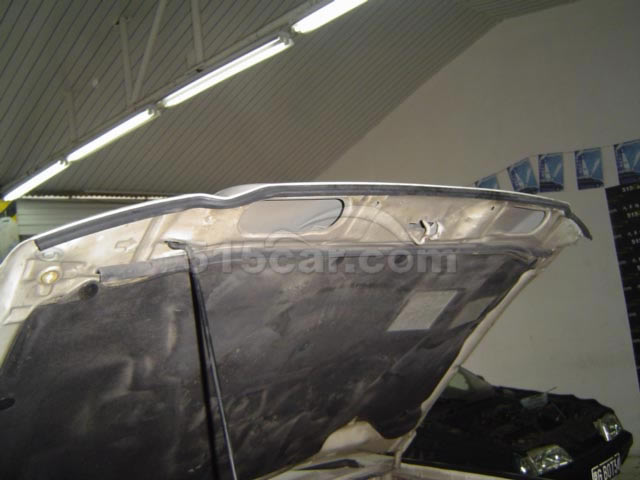

  • 施工后引擎盖前沿的专业密封条

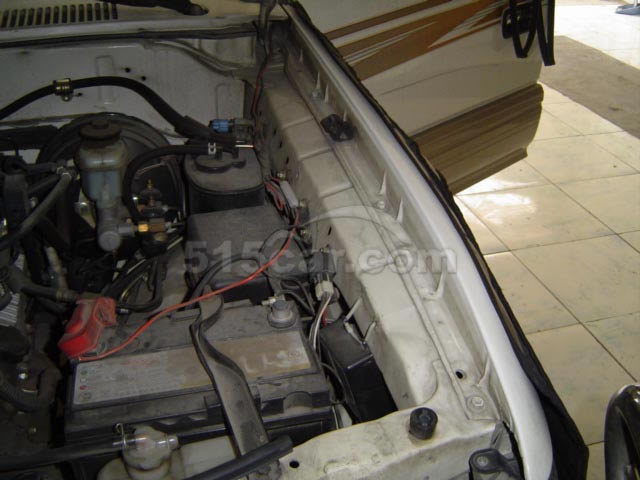

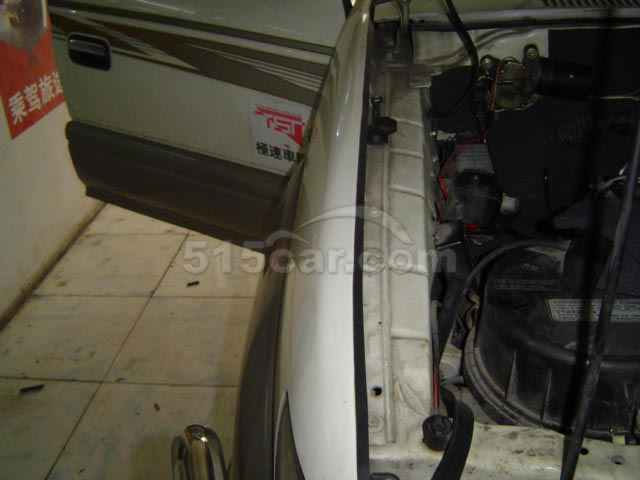

  • 引擎舱侧沿密封施工前
  • 引擎舱侧沿密封施工后

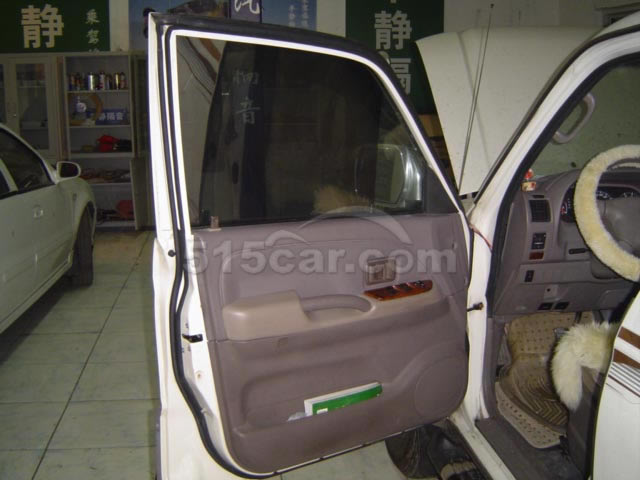

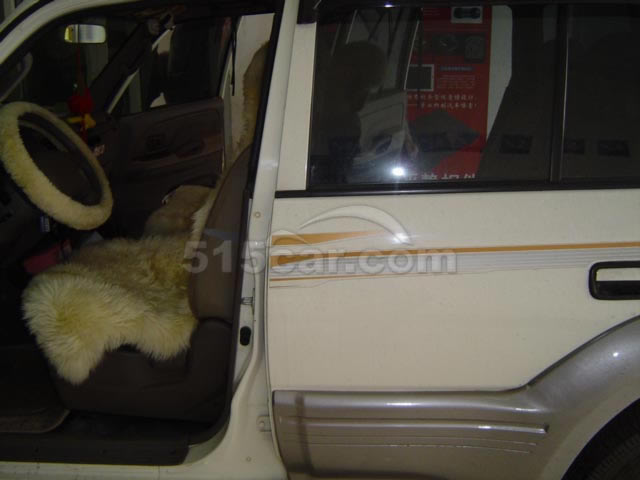

  • 前门门沿密封施工前

  • 前门门沿贴了一周专用密封条

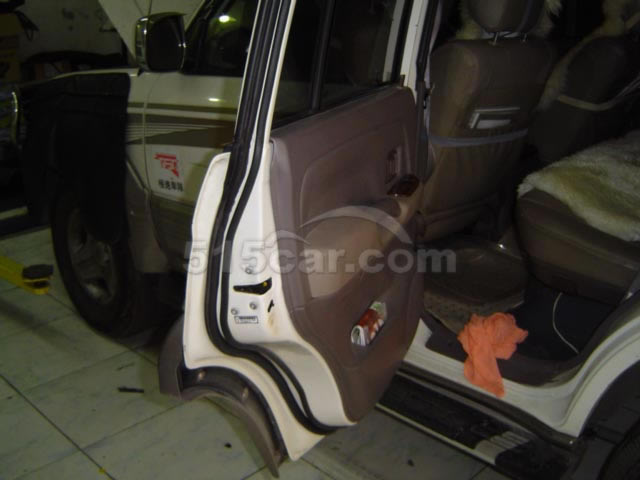

  • 后门门沿一周密封施工后
  • B柱密封施工前
  • B柱加了平静专业密封条后

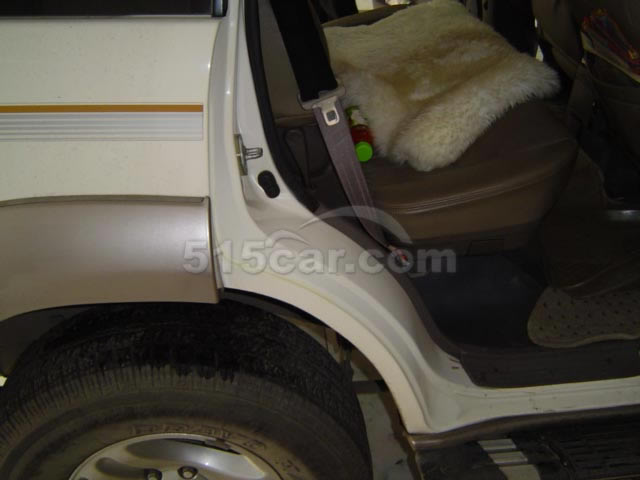

  • C柱密封施工前

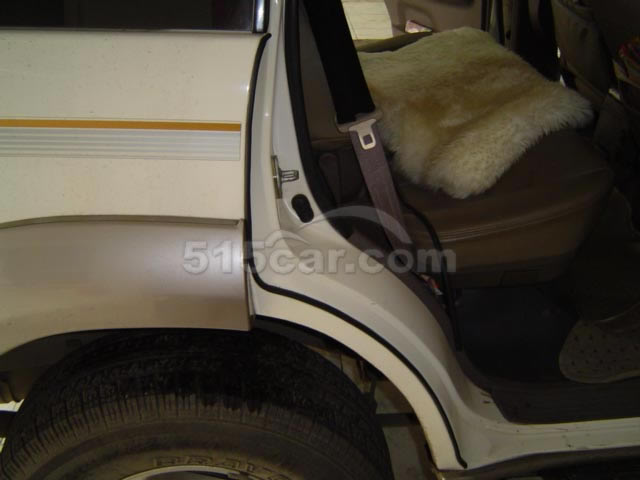

  • C柱密封施工后特写

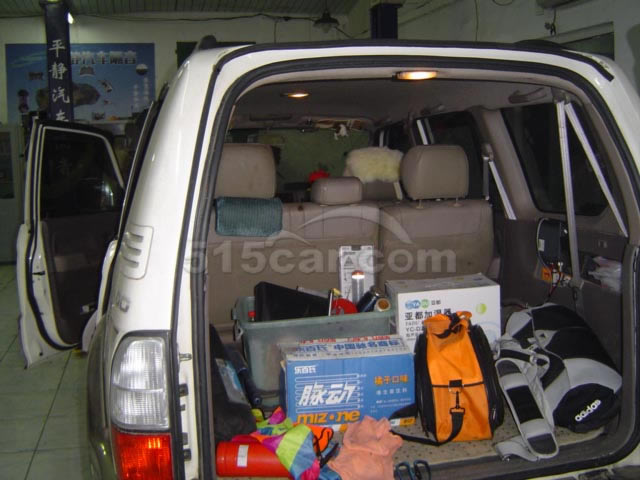

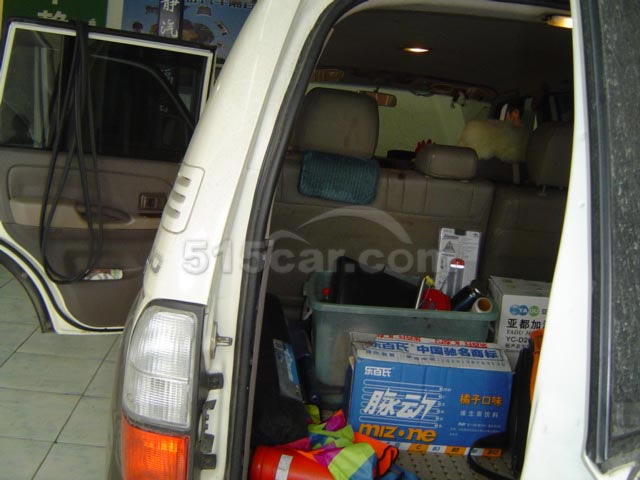

  • 后备箱侧沿密封前
  • 后备箱施工后的双重密封条
